COMO FUNCIONA?

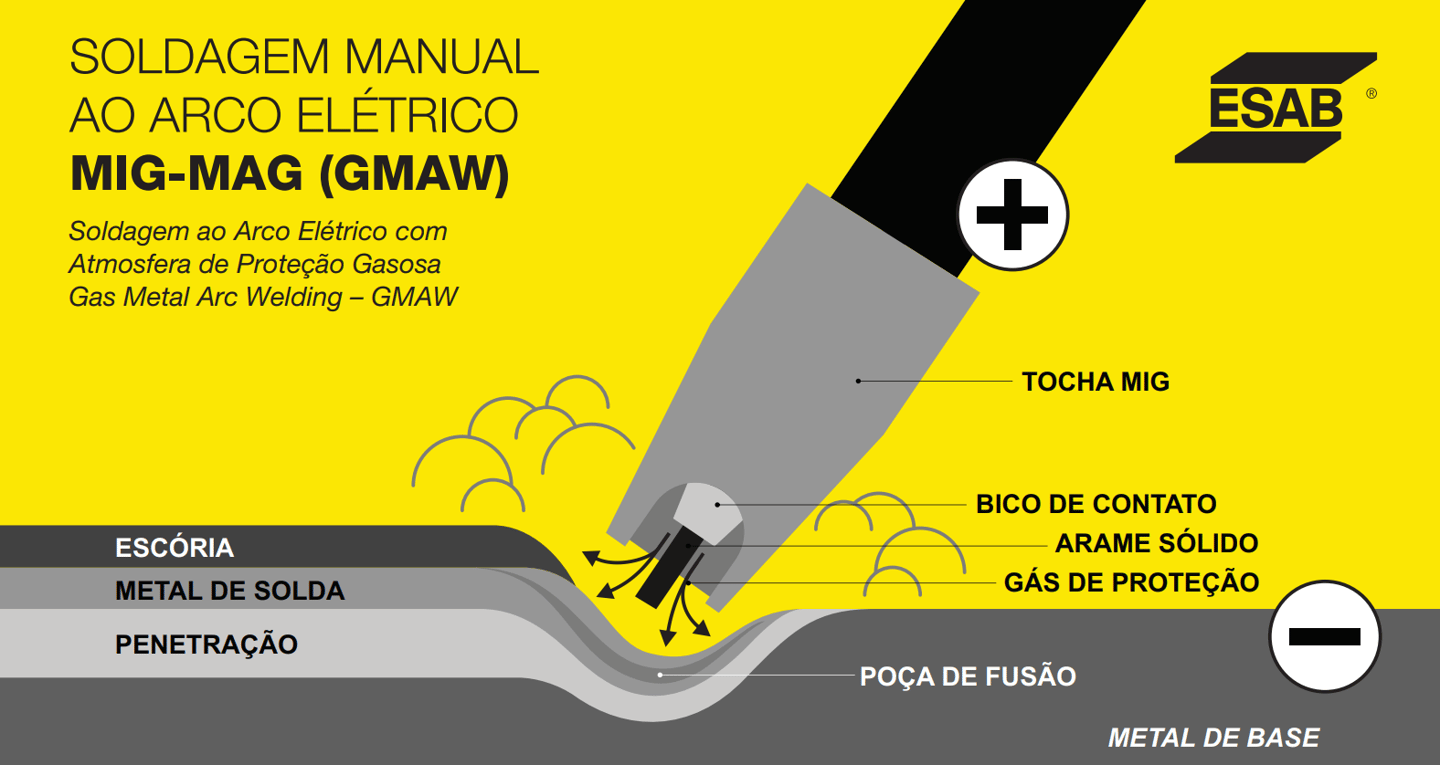

Um processo de alimentação constante de um arame consumível (polaridade +), que é direcionado a uma peça metálica (polaridade - ), sob uma atmosfera de proteção gasosa. Quando o arame entra em contato com o metal de base, temos o fechamento do circuito e a circulação de corrente elétrica entre o polo positivo e o negativo, os metais são aquecidos até a temperatura de fusão e o resultado é a chamada “poça de fusão” que efetua a junção dos metais ali presentes. Trata-se de um processo muito flexível que proporciona soldagens de qualidade com grande produtividade, principalmente quando comparado com processos manuais como eletrodos revestidos. O processo ficou caracterizado no mercado como MIG/MAG, ou seja, MIG (metal inert gas), quando o gás de proteção utilizado para proteção da poça de fusão é inerte, ou MAG (metal active gas), quando o gás de proteção da poça de fusão é ativo.

CARACTERÍSTICAS

• É um processo semi-automático em que a alimentação do arame é feita mecanicamente

• O metal de solda é protegido por um fluxo de gás (ou mistura) inerte ou ativo - MIG – Metal Inert Gas – Argônio - MAG – Metal Active Gas – CO2

• Geralmente o arame é o pólo positivo

• Soldagem em todas as posições

• Praticamente não há escória

• Altas taxas de deposição de metal de solda

• Em geral, o tempo total para a execução dos cordões de solda é cerca de metade do tempo se comparado ao eletrodo revestido

• Altas velocidades de soldagem

• Menores perdas se comparada com o eletrodo revestido já que neste último a ponta do eletrodo não é utilizada

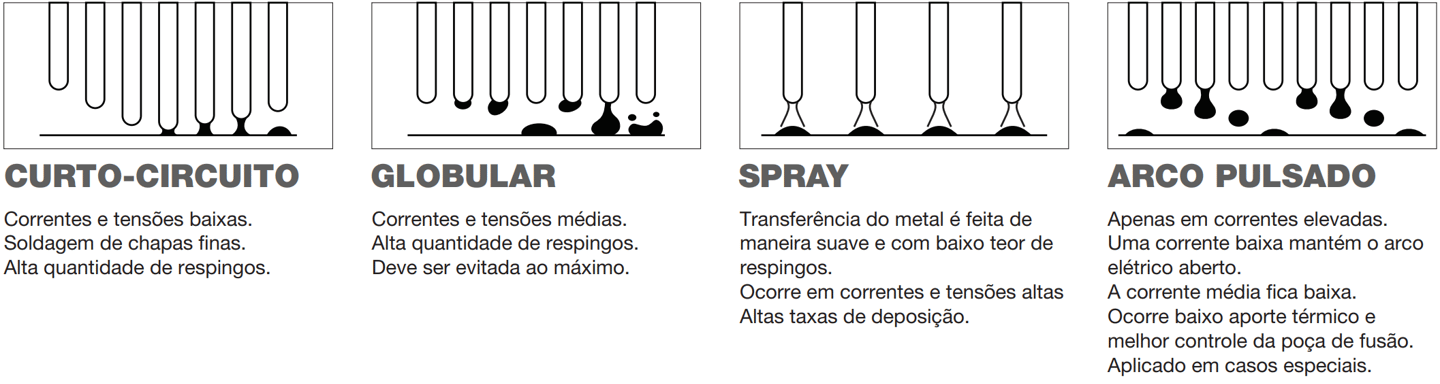

MODOS DE TRANSFERÊNCIA

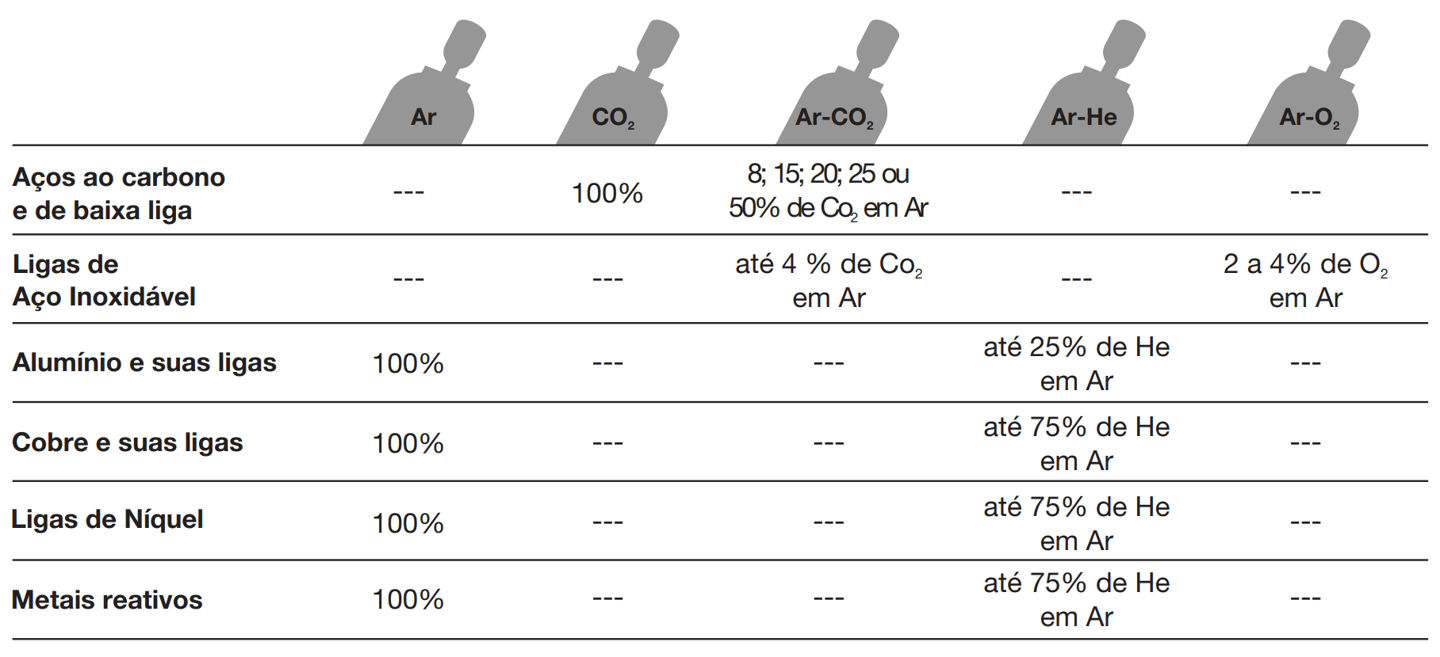

GASES DE PROTEÇÃO

Os gases de proteção têm como função primordial a proteção da poça de fusão, expulsando os gases atmosféricos da região da solda, principalmente Oxigênio, Nitrogênio e Hidrogênio, que são gases prejudiciais ao processo de soldagem. Além disso, os gases de proteção, ainda possuem funções relacionadas a soldabilidade, penetração e pequena participação na composição química da poça de fusão, quando gases ativos são empregados na soldagem. Os gases de proteção podem ser de origem atômica como o Argônio e o Hélio, ou moleculares como o Co . Eles ainda se dividem 2 quanto à composição, que pode ser simples contendo apenas um tipo de gás, ou podem ser compostos por misturas, possuindo dois ou mais tipos de gases em sua composição.

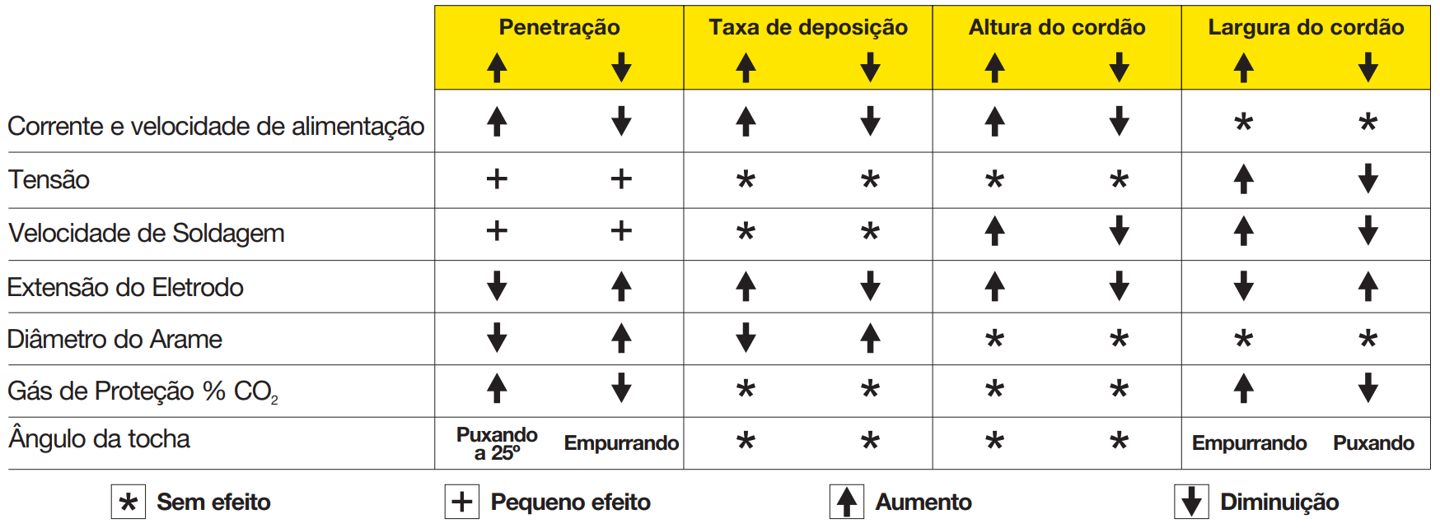

COMPORTAMENTO DOS PARÂMETROS

As principais modificações no cordão de soldagem, de acordo com a alteração das variáveis do processo:
